- 膠體量子點光電二極管集成于超曲面上，用于緊湊型單波紅外傳感器
- 來源：劉玉，IMEC 發表于 2025/12/16

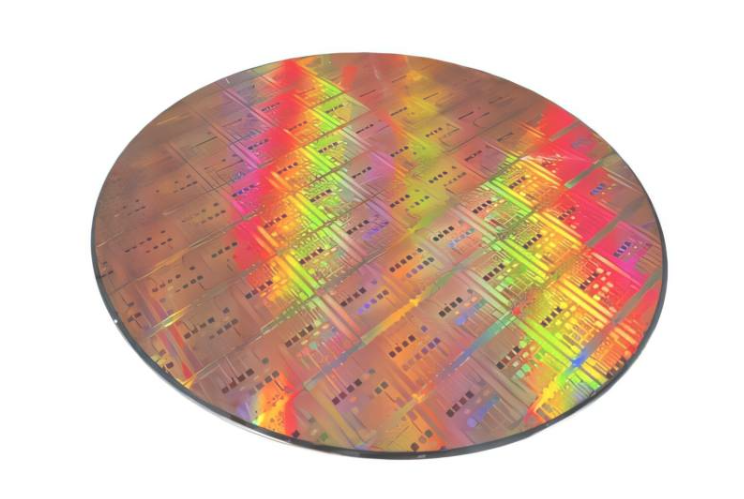

本周，在IEEE國際電子器件會議（IEDM 2025）上，作為先進半導體技術研究與創新中心的imec，成功展示了其300毫米CMOS試驗線開發的膠體量子點光電二極管（QDPD）集成在超曲面上。這一開創性方法為開發緊湊型、微型化的短波紅外（SWIR）光譜傳感器提供了可擴展的平臺，樹立了成本效益高分辨率的光譜成像解決方案的新標準。
開啟短波紅外傳感的新可能
短波紅外（SWIR）傳感器具備獨特功能。通過探測可見光譜之外的波長，它們能夠揭示人眼看不見的對比和特征，從而能夠透視某些材料，如塑料或織物，或在霧霾和煙霧等復雜環境中看到。然而，傳統的短波紅外傳感器仍然昂貴、體積龐大且制造難度高，限制了其應用范圍。
量子點（QD）圖像傳感器是一類新型的單紅外傳感器，提供了一種有前景的替代方案，結合了更低的成本和更高的分辨率。不過到目前為止，它們使用的是寬帶模式，而非頻譜模式。
Imec通過成功整合膠體量子點光電二極管（QDPD）與其300毫米CMOS試點線開發的超曲面來應對這一挑戰。量子點是納米級半導體，可以調諧以吸收特定的紅外波長，而超表面則是納米圖案的超薄層，精確控制光與傳感器的相互作用。通過將這些元素結合在兼容CMOS的工藝中，imec打造了一個可擴展的微型單波紅外光譜探測器平臺，提供了緊湊、高分辨率的傳感器架構，可通過標準CMOS工藝制造。
imec研發項目負責人弗拉基米爾·佩約維奇表示：“這項技術特別突出的是其可擴展性�！薄皞鹘y(tǒng)的量子點圖像傳感器需要為每個波長重新設計復雜的光電二極管層，這使得對每個應用頻譜的調整既復雜又昂貴。
“我們的方法將復雜性轉移到CMOS層面，利用超曲面來調節光譜響應，而不是改變光電二極管堆棧。這為可輕松定制的高分辨率光譜單紅外（SWIR）傳感器打開了大門，并為安全、農業、汽車、航空航天等領域的新功能鋪平了道路�！�
通過協作加速創新
這一突破是多學科合作的結果，融合了 imec 在量子點圖像傳感器、平面光學（元曲面）和光譜成像方面的專業知識。下一步是將這項技術從概念驗證擴展到小批量生產，最終實現全面生產。為了加速這一轉型，imec邀請合作伙伴合作。
“我們的目標是將這一突破轉變?yōu)橐粋�面向行業的平臺，”imec投資組合經理Pawel Malinowski解釋道�！拔覀兿Ｍc合作伙伴合作，開發定制圖像傳感器和集成器件，并在實際應用中展示這項技術。
“通過結合imec的光譜專業知識、量子點技術和先進的CMOS工藝能力與特定應用領域，我們旨在加速創新，將下一代單紅外傳感器從概念驗證帶到全面制造。因此，Imec歡迎與合作伙伴合作，共同塑造傳感與成像的未來�！�
更多信息：與膠體量子點光電二極管實現的超曲面共整合，實現了便捷的光譜傳感器。iedm25.mapyourshow.com/8_0/ses......s.cfm？ScheduleID=380
由IMEC提供
